Pieux · Lestage · Orientable

Support panneau solaire au sol sur-mesure, conçu pour votre terrain.

Chaque châssis est dimensionné à vos contraintes réelles : surface disponible au cm près, hauteur de passage souhaitée (entretien, tonte, circulation), angle d'inclinaison optimisé pour votre latitude, et type d'ancrage adapté au sol — pieux battus pour terrains meubles, lestage béton sans excavation, ou platines sur dalle existante. Calcul Eurocode 1 vent et neige réalisé dans l'étude de structure préalable, détaillé dans une note de calcul de structure. Solution résidentielle, tertiaire et industrielle ; pour abriter des animaux ou couvrir un parcours, voir l'ombrière photovoltaïque agricole.

Étude technique Types de supports

Notre process sur-mesure

Vous engagez l’étude. Nous calculons. Vous décidez.

L’étude est le préalable au devis matériel. Elle produit des plans réellement exploitables pour votre site, que vous commandiez ensuite la structure chez Sunrak ou non.

Vous choisissez votre étude

Compact, Projet ou Pro selon la puissance installée. Vous commandez une prestation de conception dédiée à votre site et conservez les plans spécifiques à votre projet.
Vous complétez le dossier

Site, dimensions, panneaux, type de sol ou toiture, photos et plans existants. Les calculs commencent après contrôle de la complétude.
Notre bureau d’études calcule

Vent, neige, exposition, support, charges et assemblages sont vérifiés selon les données et normes applicables au site.
Vous recevez les plans, puis le devis

Les livrables vous appartiennent après paiement. Sunrak chiffre ensuite le matériel exact ; le prix de l’étude est déductible selon les conditions annoncées.

Le calcul vient avant le devis matériel. Vous décidez ensuite librement à qui confier la fourniture.

Quatre familles de support au sol

Le bon support dépend du terrain, pas du catalogue.

TYPE A · LE PLUS COURANT

Châssis fixe sur pieux

Pieux battus 1,5-2,5 m, châssis acier galvanisé, angle 25-35°. Pas de béton, démontable.

TYPE B · TERRAIN STABLE

Lestage béton

Massifs préfabriqués ou coulés, aucun ancrage. Idéal sol urbain, toit-terrasse, dalle.

TYPE C · SUIVI DU SOLEIL

Tracker orientable

Suivi solaire 1 axe (rotation Est-Ouest) ou 2 axes (saisonnier). Rendement amélioré, complexité accrue.

TYPE D · TOIT PLAT / DALLE

Bac lesté toit-terrasse

Compatible EPDM, PVC, bitumeux. Sans perçage, lestage adapté à charge admissible toiture.

Fabriquer soi-même vs commander sur-mesure

Souder son châssis : fausse économie ?

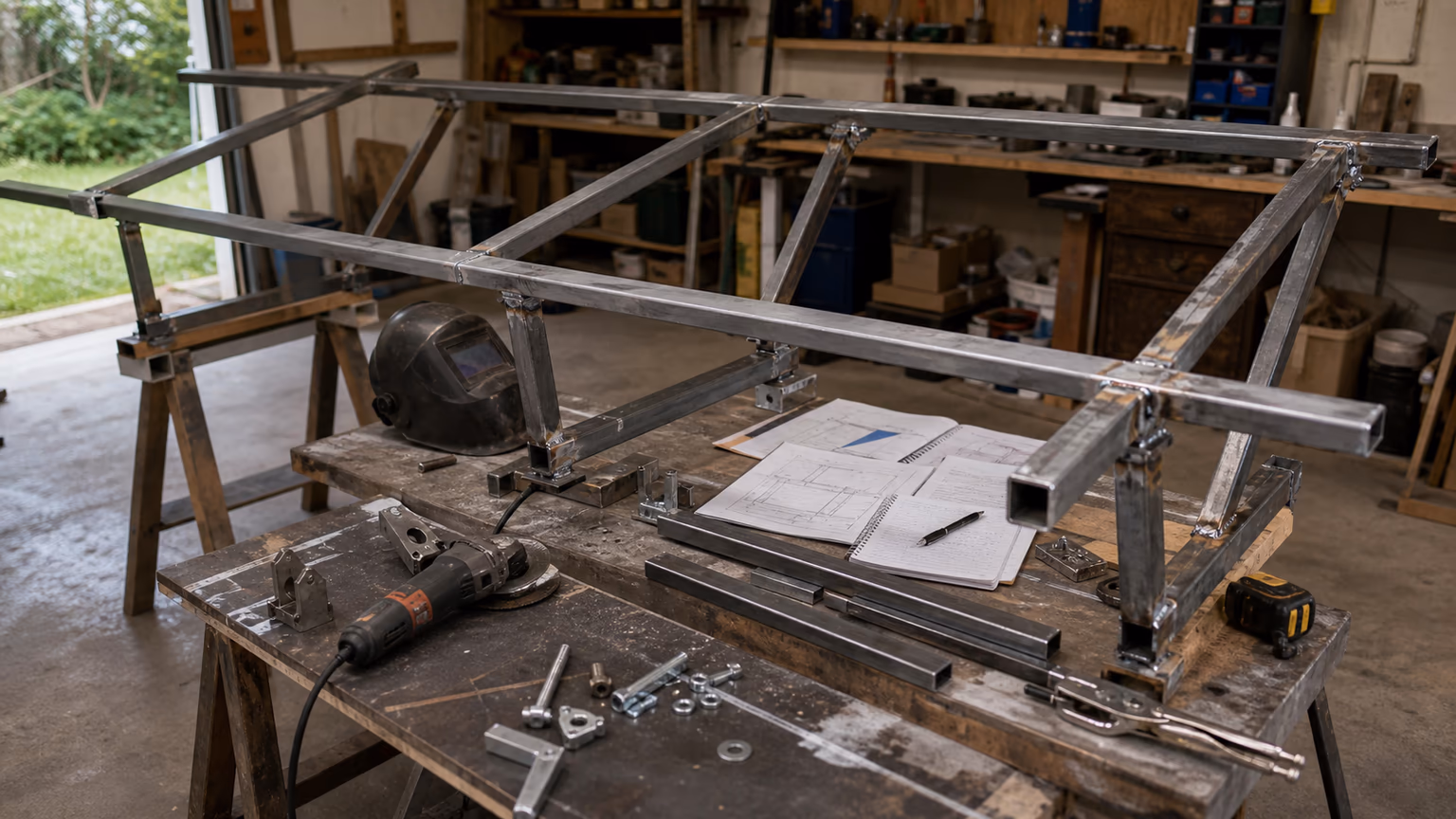

**Fabrication maison soudée** Découpes, soudures, perçages, reprises anticorrosion et calculs restent à votre charge.

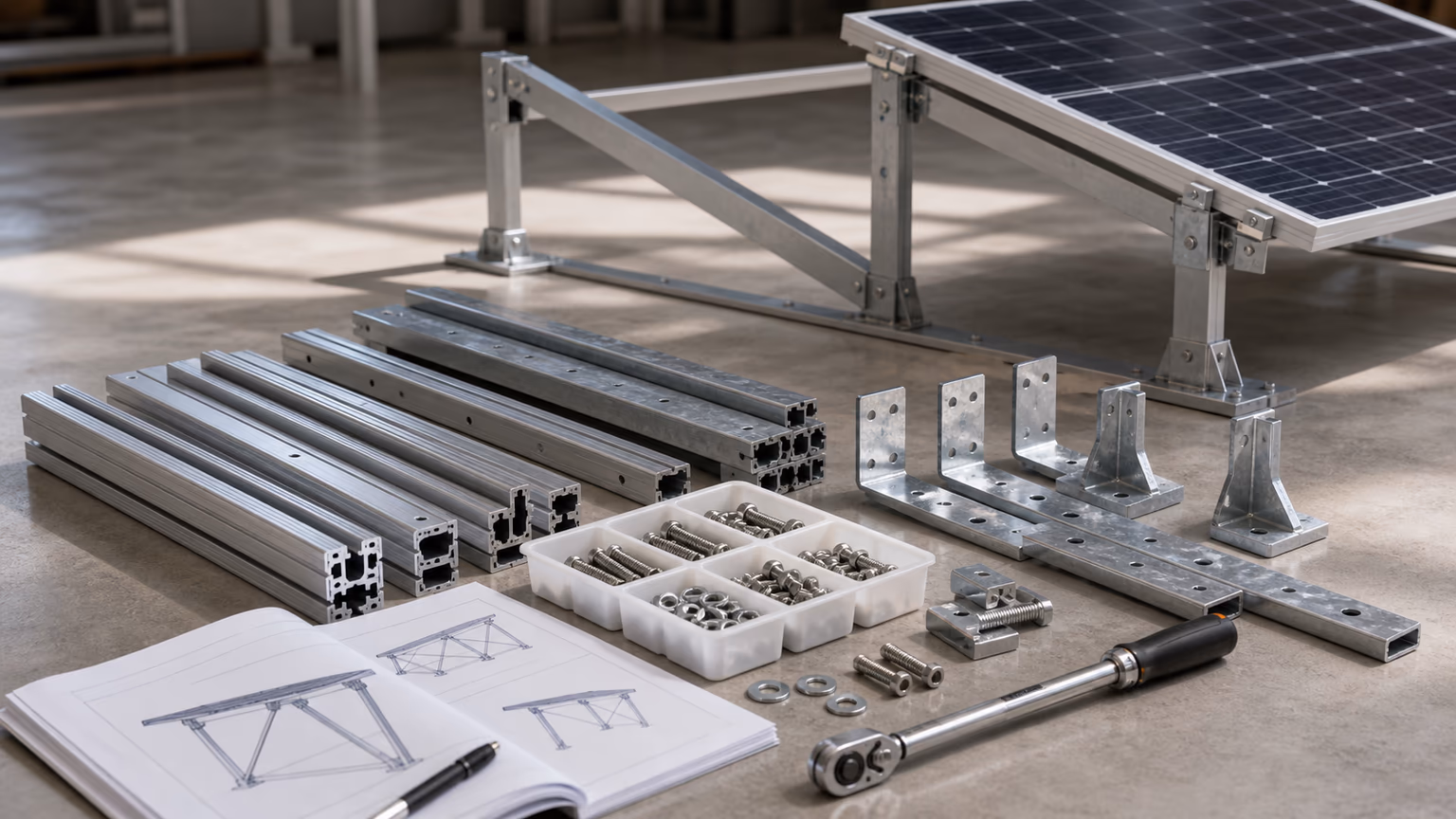

**Sur-mesure Sunrak prêt à assembler** Profilés préparés, perçages alignés et visserie triée selon la note de calcul de votre étude préalable.

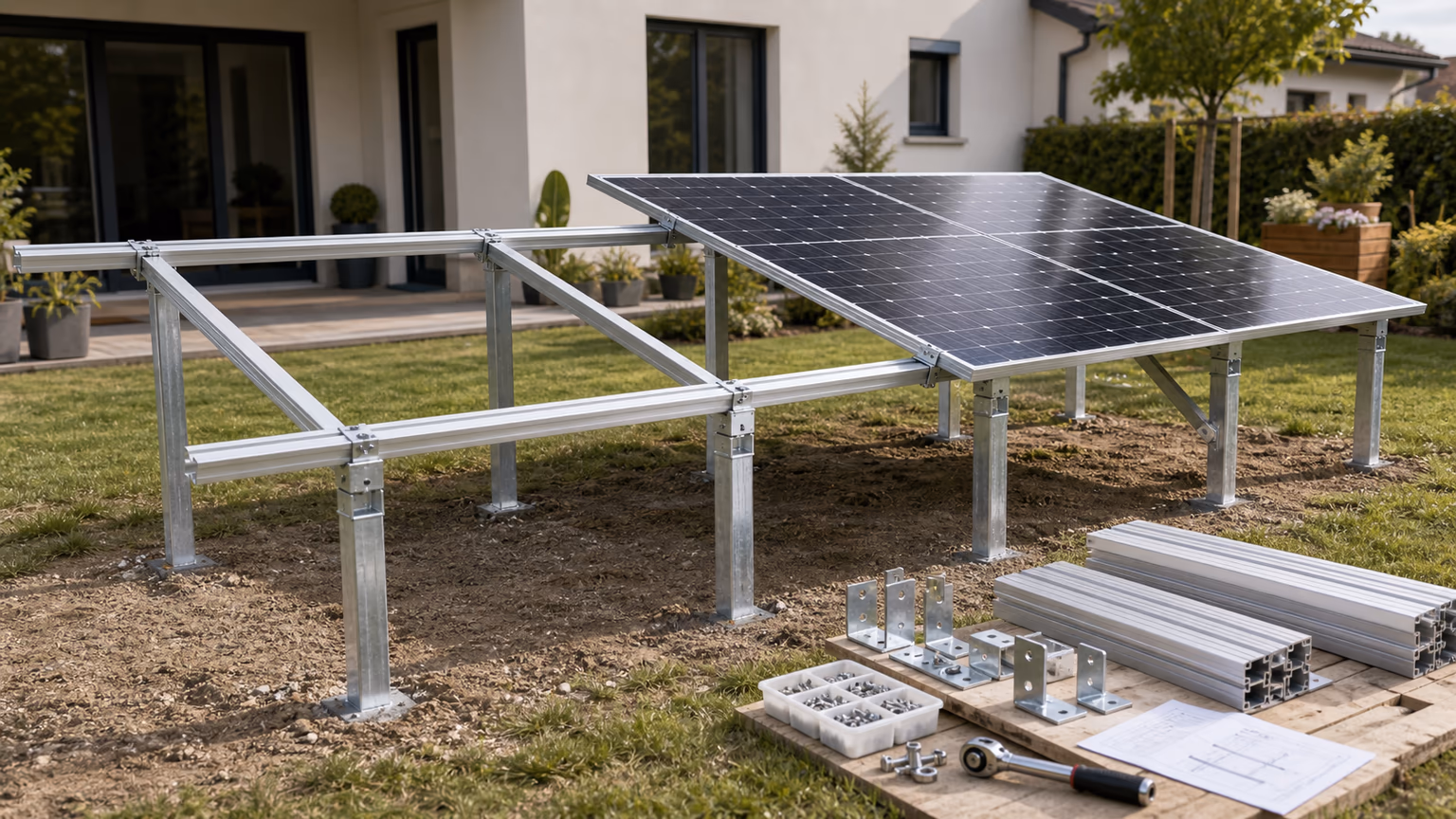

**Montage sur terrain déjà engagé** La structure arrive préparée : les poteaux, rails et panneaux se montent directement sur site.

Critère	Fabrication maison soudée	Sur-mesure Sunrak
Calcul Eurocode 1	x À votre charge — risque juridique	✓ Étude préalable payée, note signée
Galvanisation	x Peinture seule, oxyde après 5-8 ans	✓ Z275 à chaud, > 30 ans
Visserie	x Quincaillerie standard, hétérogène	✓ Inox A2-70 traçable
Assurance dommage ouvrage	x Refusée si auto-construction sans BE	✓ Acceptée avec note BE
Temps personnel	x 40-80 h pour 20 panneaux	✓ ~4-8 h d assemblage
Garantie	x Aucune	✓ 20 ans contractuelle

FAQ support au sol

Les questions techniques fréquentes.

Quel est l'angle optimal pour des panneaux au sol en France ?

L'inclinaison qui maximise la production annuelle dépend de la latitude et du site ; elle se situe généralement entre 30° et 40° plein sud en France métropolitaine. L'outil public PVGIS de la Commission européenne calcule l'angle optimal pour votre adresse. Une inclinaison plus forte favorise la production d'hiver, une inclinaison plus faible celle d'été ; un angle plus fort augmente aussi la prise au vent, prise en compte dans le calcul de structure.

Faut-il une étude de sol ?

Il n'existe pas de seuil de surface unique en dessous duquel on pourrait s'en passer. Le besoin dépend du terrain (remblais, argiles, nappe, pente), du type d'ancrage et des efforts à reprendre, surtout l'arrachement par le vent. Pour des pieux battus, la tenue se vérifie par une étude géotechnique ou par des essais d'arrachement sur site ; pour un lestage béton, le lest est dimensionné contre le soulèvement et le glissement, et la portance du sol doit être connue. Notre étude de structure donne les efforts aux appuis et le principe de fondation ; si une reconnaissance de sol est nécessaire, elle est à confier à un géotechnicien. Votre assureur ou le maître d'œuvre peuvent aussi l'exiger.

Quel permis pour un support au sol ?

Pour des panneaux au sol, la règle dépend de la puissance et de la hauteur, pas de la surface. D'après service-public.fr, hors secteur protégé : moins de 3 kW et 1,80 m de hauteur au plus, aucune formalité ; moins de 3 kW mais plus de 1,80 m, déclaration préalable ; de 3 kW à moins de 3 000 kW, déclaration préalable ; à partir de 3 000 kW, permis de construire. En secteur protégé (abords de monument historique, site classé, site patrimonial remarquable…), déclaration préalable sous 3 kW et permis de construire dès 3 kW. Le PLU peut ajouter des règles : vérifiez auprès de votre mairie.

Combien de surface au sol pour 10 kWc ?

Avec des modules courants d'environ 450 à 500 Wc, il faut une vingtaine de modules pour 10 kWc, soit de l'ordre de 2 m² de module chacun. La surface au sol réellement occupée est plus grande : elle dépend de l'inclinaison, du nombre de rangées et de l'espacement nécessaire pour éviter l'ombrage d'une rangée sur l'autre, sans compter les accès et zones de maintenance. Elle est calculée dans l'étude à partir de vos modules et de votre terrain.

Prochaine étape

Commencez par l’étude structure de votre support au sol.

Notre bureau d'études calcule votre projet avec votre zone climatique réelle, vos panneaux et vos contraintes.
