Rayonnage cantilever lourd sur mesure, en intérieur comme en extérieur couvert.
Tubes, profilés, bois de charpente, panneaux : un rayonnage cantilever stocke les charges longues sur des bras en porte-à-faux, sans montant au milieu pour gêner le chariot. Sunrak le dessine pour les cas que le catalogue ne couvre pas : grandes longueurs, fortes charges par bras, stockage en extérieur galvanisé, sous toiture ou sous toiture photovoltaïque. Vous recevez un devis gratuit avec plan d’implantation.
- Devis gratuit et sans engagement
- Plan d’implantation à vos cotes
- Plans, croquis et photos acceptés
Gratuit et sans engagement
Décrivez vos charges, recevez un plan et un prix.
Aucun paiement, aucun engagement. Plus la longueur, le poids et la forme de vos colis sont précis, plus le plan d’implantation sera juste dès la première version.
Nous avons gardé votre saisie précédente.
Six réglages qui font un cantilever sûr.
Un cantilever travaille en porte-à-faux : chaque bras renvoie sa charge dans la colonne, puis dans l’embase et la dalle. Le plan d’implantation fixe ces six points avant de chiffrer.
Simple ou double face
Le simple face se place le long d’un mur ou en bordure de cour. Le double face, posé au milieu, se charge des deux côtés et double la capacité au mètre linéaire. Le choix dépend de vos allées et du sens de circulation des engins.
Charge par bras et par colonne
Ce sont les deux chiffres qui comptent. La charge admissible d’un bras dépend de sa longueur et de sa section ; celle d’une colonne, du nombre de bras chargés et de leur hauteur. La flèche des bras sous charge est limitée par le calcul : un bras qui plie trop est un bras sous-dimensionné.
Longueur des charges et entraxe des colonnes
Une charge longue doit reposer sur au moins deux bras, sans fléchir entre eux ni dépasser exagérément aux extrémités. L’entraxe des colonnes se choisit à partir de la longueur et de la raideur de vos charges : un tube de 12 m et une liasse de planches ne se posent pas de la même façon. Donnez-nous la longueur et le poids réels, nous en déduisons l’entraxe.
Inclinaison des bras et butées
Pour les tubes et les ronds, des bras légèrement inclinés vers la colonne et des butées en bout de bras empêchent la charge de rouler. Pour les panneaux et les colis plats, on garde des bras droits. Le type de butée se décide avec vos charges.
Ancrage et dalle
L’embase reprend le basculement de toute la colonne. Elle est ancrée dans une dalle ou sur des massifs en béton. Le plan donne les efforts au pied de chaque colonne : c’est avec eux que l’on vérifie votre sol, surtout en extérieur, où une cour en enrobé ne suffit pas toujours.
Protection contre la corrosion
En intérieur sec, une peinture suffit. En extérieur, la structure est galvanisée, et le procédé de protection est précisé sur le devis. Bord de mer, atmosphère industrielle, sels de déneigement : signalez-le, la protection se choisit selon l’agressivité du site.
Pour quelques travées standard, une boutique en ligne ira plus vite.
Le cantilever léger d’intérieur se vend en ligne : travées standard, prix affiché, configurateur et livraison rapide. Si vous avez besoin de deux ou trois travées de catalogue pour ranger des barres dans un atelier, c’est la solution la plus simple, et nous vous le disons franchement.
Sunrak intervient là où le catalogue s’arrête : cantilever lourd pour des colis de plusieurs tonnes par niveau, bras longs, grandes hauteurs, lignes de plusieurs dizaines de mètres, rayonnage cantilever extérieur galvanisé pour un négoce de matériaux ou une scierie, et surtout cantilever couvert d’une toiture en bac acier ou de panneaux photovoltaïques. C’est le métier d’origine de Sunrak : des structures acier qui portent des modules solaires.
Pour des palettes plutôt que des charges longues, voyez notre rayonnage industriel et palettier. Pour gagner de la surface à l’intérieur d’un bâtiment, une mezzanine industrielle. Pour abriter tout un parc de stockage, un hangar métallique.
Quel cantilever pour quel usage ?
Ces configurations se combinent : un double face extérieur peut recevoir une toiture, une ligne simple face peut être bardée à l’arrière. Le plan d’implantation part de vos charges et de votre terrain.
| Configuration | Usage typique | À savoir |
|---|---|---|
| Simple face | Le long d’un mur ou en limite de cour | Ne s’appuie jamais sur le mur : la colonne et son embase sont autoportantes et ancrées au sol. |
| Double face | Au milieu d’une cour ou d’un entrepôt, chargé des deux côtés | Charger les deux côtés de façon équilibrée ; le calcul prévoit aussi le cas d’un seul côté plein. |
| Extérieur galvanisé, sans toit | Profilés, tubes, matériaux qui supportent la pluie | Ancrage sur dalle ou massifs ; vent sur les charges stockées à prendre en compte. |
| Extérieur couvert, toiture bac acier | Bois de charpente, panneaux, produits à garder au sec | La toiture reçoit le vent et la neige : la structure est calculée en conséquence. |
| Couvert, toiture photovoltaïque | Même usage, avec production d’électricité sur place | Pente et orientation de la toiture, poids des modules et passage des câbles se décident dès le plan. |
Si vous ne connaissez pas le poids exact de vos colis, donnez leurs dimensions et la matière : nous l’estimons avec vous.

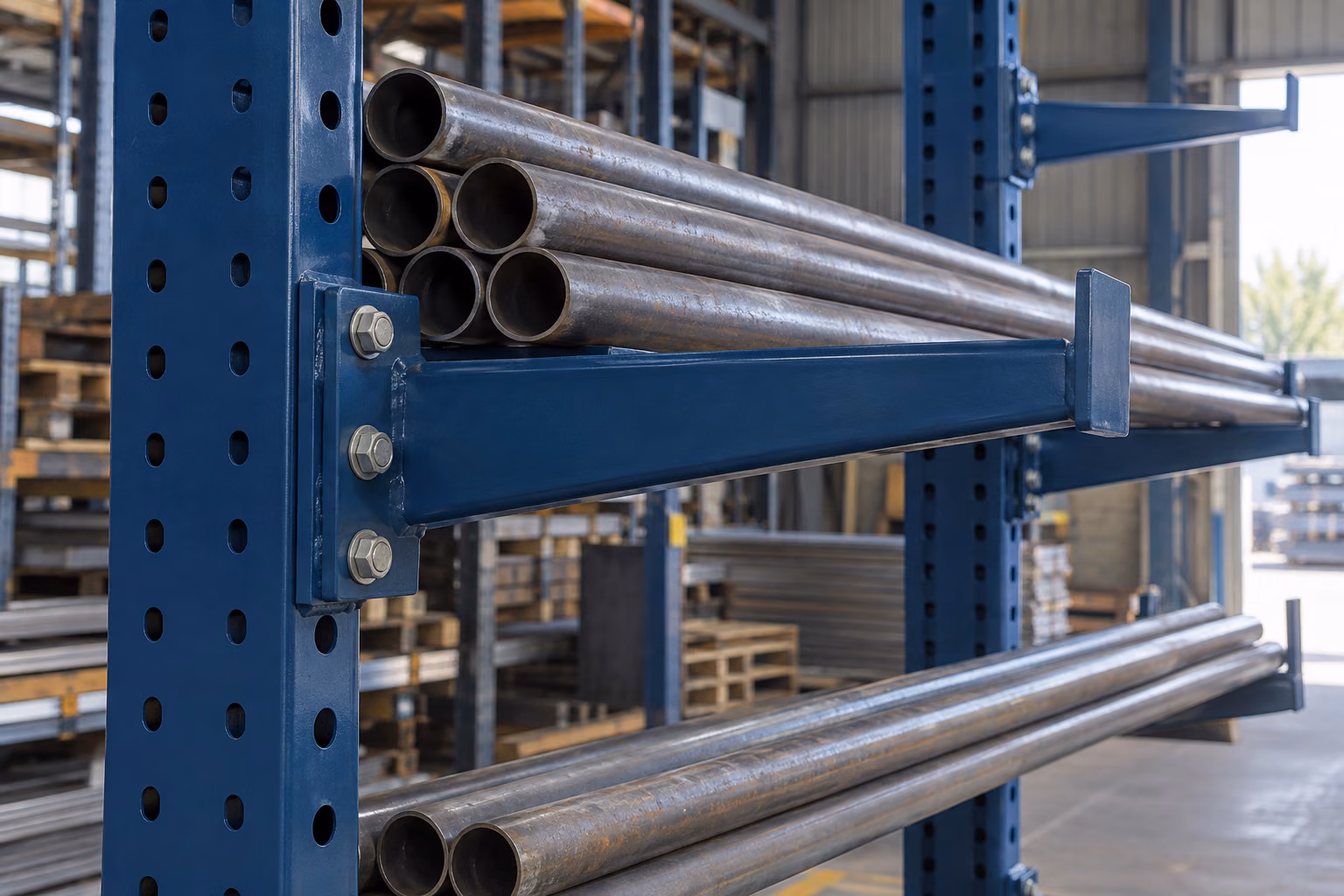

Le bras, la butée et le boulonnage : là où se joue la sécurité.
Chaque bras est boulonné sur la colonne et peut se déplacer en hauteur pour suivre vos colis. La butée en bout de bras retient les tubes et les ronds ; les bras inclinés font le même travail sans pièce supplémentaire. Indiquez la forme de vos charges et la façon dont vous les déposez (chariot frontal, chariot latéral, pont roulant) : bras et butées sont choisis en conséquence.

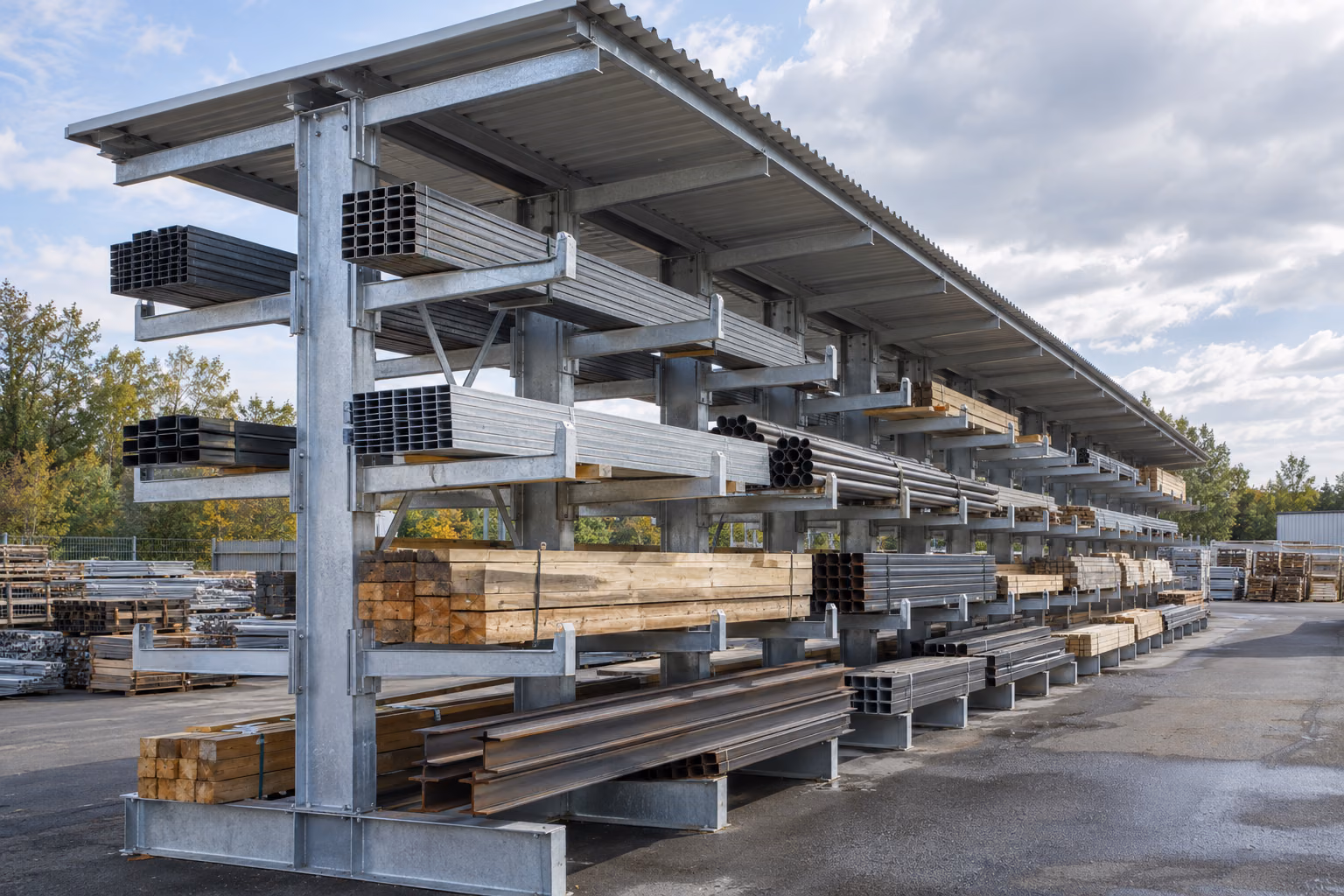

Une toiture change le calcul de toute la structure.
Sans toit, un cantilever porte surtout ses charges. Avec une toiture, il devient un ouvrage exposé au vent, qui pousse et soulève la couverture, et à la neige, qui s’accumule sur le toit. Ces actions se calculent selon l’Eurocode 1 (NF EN 1991-1-3 pour la neige, NF EN 1991-1-4 pour le vent) et son annexe nationale, à partir de la localisation, de l’altitude et de l’exposition du site. Nous ne donnons ici aucune valeur : elles dépendent de votre commune.
La toiture la plus courante est un bac acier posé sur des pannes, avec un débord qui protège les charges de la pluie battante. Une ligne simple face peut recevoir un bardage à l’arrière.

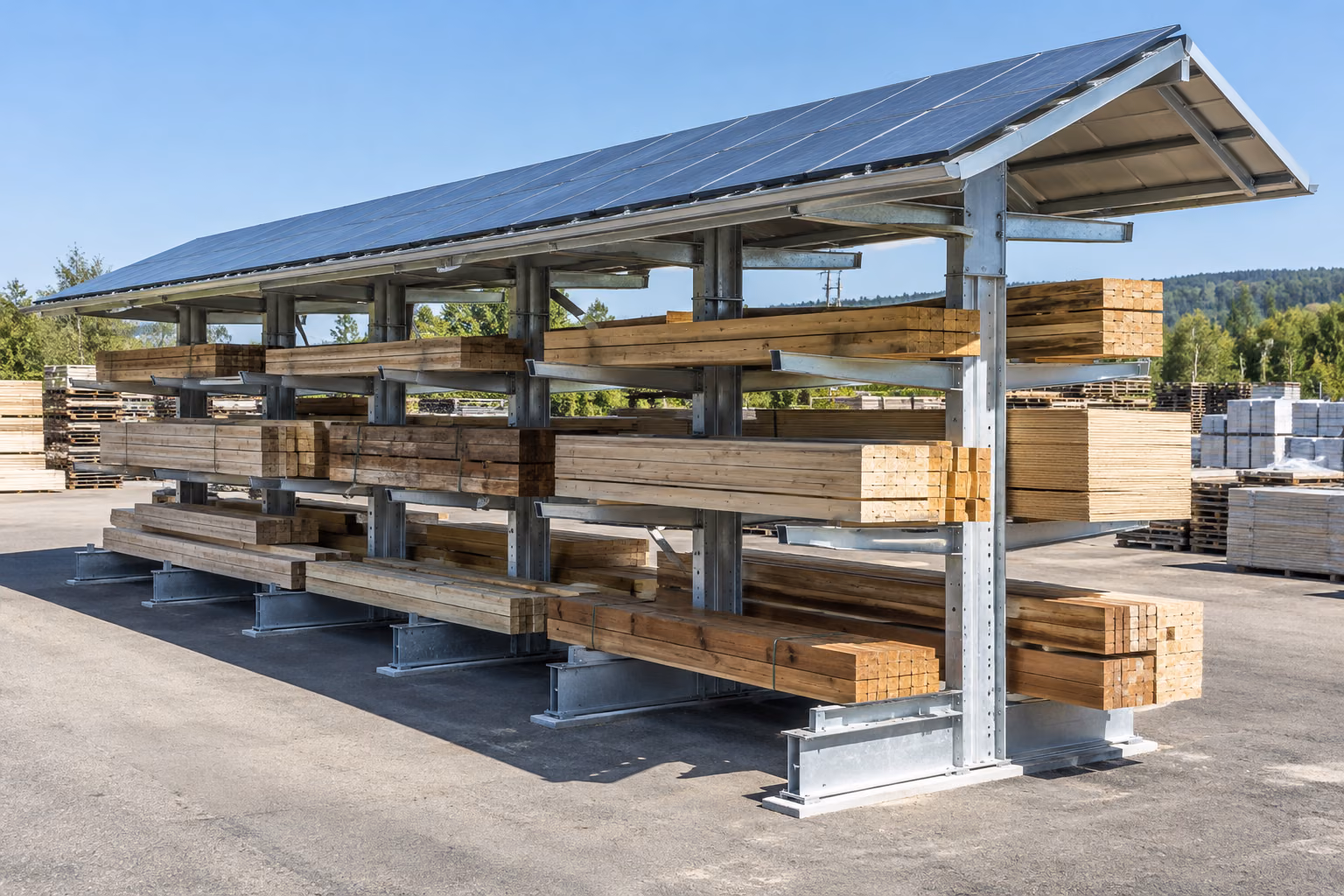

Avec des panneaux photovoltaïques, la structure porte en plus le poids des modules et leurs fixations, et la pente comme l’orientation se choisissent pour la production. Sunrak conçoit déjà des carports solaires et des ombrières photovoltaïques : un cantilever couvert de panneaux en reprend les principes. Le raccordement électrique reste à confier à un électricien qualifié.
Votre stockage de bois peut aussi produire de l’électricité.
Une ligne de cantilever couverte offre une grande surface de toiture, souvent bien orientée et sans ombre. Dites-nous si vous envisagez des panneaux, même plus tard : la structure, les pannes et la pente se prévoient dès le départ, il est rarement simple de les ajouter après coup.
Utilisation, vérification et urbanisme : ce que dit le texte.
Un équipement de travail. L’INRS rappelle que les rayonnages métalliques statiques relèvent des dispositions générales du Code du travail sur les équipements de travail (articles L. 4321-1 et suivants) : ils doivent être installés, utilisés et maintenus de manière à préserver la sécurité des travailleurs. Sa brochure ED 771 vise les palettiers ; elle renvoie à la norme NF EN 15635 pour l’utilisation et la maintenance, demande d’afficher les charges admissibles, et préconise une vérification approfondie au moins annuelle par une personne compétente. C’est une bonne base pour organiser le suivi d’un cantilever : affichez les charges par bras et par colonne, faites retirer tout bras déformé, et prévoyez des vérifications périodiques.
Le calcul. La norme de calcul des palettiers, EN 15512, exclut expressément les rayonnages cantilever de son domaine. Demandez donc à tout fournisseur sur quelle méthode repose son dimensionnement ; la norme EN 15629, qui sert à rédiger la spécification d’un rayonnage, couvre bien les cantilevers.
L’urbanisme. Un cantilever couvert en extérieur peut constituer une construction nouvelle au sens du Code de l’urbanisme. Sa toiture crée de l’emprise au sol, définie comme la projection verticale du volume de la construction (article R*420-1). Hors secteur protégé, une construction de plus de 5 m² et jusqu’à 20 m² d’emprise au sol, d’une hauteur de 12 m au plus, relève d’une déclaration préalable (article R421-9) ; au-delà, c’est en principe un permis de construire (article R*421-1). Avec des panneaux photovoltaïques, l’article R421-9 prévoit des règles propres aux ombrières qui produisent de l’électricité, fondées sur leur puissance : le régime exact de votre projet est à confirmer en mairie.
Sources : INRS, brochure ED 771 « Les rayonnages métalliques » (septembre 2017) ; Légifrance, article R421-9 du Code de l’urbanisme (version en vigueur depuis le 16 novembre 2024) ; Légifrance, article R*421-1 du Code de l’urbanisme ; Légifrance, article R*420-1 du Code de l’urbanisme (emprise au sol) ; Service-public.fr, déclaration préalable (fiche vérifiée le 13 février 2026) ; EVS, domaine d’application de la norme EN 15512:2020 ; EVS, domaine d’application de la norme EN 15629
Ce que Sunrak fournit, et ce qu’il ne fournit pas.
- Le devis gratuit, avec un plan d’implantation coté à partir de vos charges et de votre terrain.
- La structure fabriquée sur mesure (colonnes, embases, bras, butées, contreventements), peinte ou galvanisée, avec toiture bac acier ou structure pour panneaux solaires selon votre commande, livrée avec sa notice de montage.
- Les certificats du fabricant, transmis avec le devis.
- En France, la pose peut être chiffrée en option dans le devis.
- Les démarches d’urbanisme (déclaration préalable ou permis de construire).
- La dalle, les massifs en béton et l’étude de sol quand la portance est inconnue.
- Les panneaux de charge à jour après modification, et les vérifications périodiques en cours d’exploitation.
- Le raccordement électrique d’une toiture photovoltaïque.
- Hors de France : la pose, confiée à l’entreprise de votre choix.
De vos charges au cantilever monté.
Vos charges et votre terrain
Longueur, poids et forme des colis, nombre de niveaux, intérieur ou extérieur, toiture : le formulaire prend deux minutes. Une photo du site aide beaucoup.
Plan d’implantation et prix
Entraxe des colonnes, longueur des bras, charges admissibles et efforts au sol, avec le prix de la structure.
Ajustements
Hauteur des niveaux, butées, débord de toiture, pente pour les panneaux : le plan est corrigé avant la commande.
Structure sur mesure
Fabrication en usine. Le délai de fabrication et de livraison est confirmé sur le devis.
Livraison et pose
Livrée prête à monter avec sa notice. En France, pose possible sur devis.
