Rayonnage industriel lourd et palettier, conçus pour votre bâtiment.
Un rack palettier se dessine à partir de trois données : vos palettes, vos chariots et votre bâtiment. Sunrak place les allées, compte les emplacements, contourne les poteaux et les sprinklers, puis vous envoie un devis gratuit avec plan d’implantation.
- Devis gratuit et sans engagement
- Plan d’implantation à vos cotes
- Plans, croquis et photos acceptés
Gratuit et sans engagement
Décrivez votre stockage, recevez un plan d’implantation et un prix.
Aucun paiement, aucun engagement. Un plan du bâtiment avec les poteaux, les portes et la hauteur sous plafond permet un premier plan juste.
Nous avons gardé votre saisie précédente.
Comment se dimensionne un rayonnage industriel charge lourde.
Deux palettiers de même longueur peuvent porter des charges très différentes. Le plan d’implantation fixe ces six points avant de chiffrer quoi que ce soit.
Poids et format des palettes
Format (1 200 × 800 ou 1 200 × 1 000 mm), sens d’entrée dans l’alvéole, hauteur de la charge et surtout poids de la palette la plus lourde. C’est elle qui fixe le dimensionnement, pas la moyenne.
Lisses et charge par niveau
Chaque niveau repose sur une paire de lisses. Leur section dépend de la charge par niveau et de la largeur de travée : deux ou trois palettes par niveau ne demandent pas les mêmes lisses.
Échelles et charge par travée
Les échelles reçoivent la somme des niveaux. La charge admissible par travée baisse quand la première lisse monte : déplacer un niveau n’est donc jamais anodin.
Nombre de niveaux et hauteur
La hauteur sous plafond, la hauteur de levée du chariot, les jeux de manutention et l’espace laissé sous les têtes de sprinklers donnent le nombre de niveaux possibles.
Allées et engin de manutention
Chariot frontal, chariot à mât rétractable ou chariot tridirectionnel : chaque famille d’engins demande sa propre largeur d’allée. Elle se calcule avec les dimensions et le rayon de braquage donnés par la notice du chariot, et avec la taille des charges.
Dalle, ancrage et bâtiment
Chaque pied d’échelle transmet une charge ponctuelle à la dalle et reçoit au moins un ancrage. Le plan tient compte de la planéité du sol, des joints de dalle, des poteaux, des portes, des issues de secours et des robinets d’incendie armés.
Palettier conventionnel, double profondeur, accumulation ou tablettes ?
Le bon système dépend du nombre de références, de la rotation et de la place disponible. Le plan d’implantation peut comparer deux solutions sur le même bâtiment.
| Système | Accès aux palettes | Quand le choisir | À savoir |
|---|---|---|---|
| Palettier conventionnel | Chaque palette est accessible directement. | Beaucoup de références, rotation variée, préparation de commandes. | Le plus souple ; les allées occupent une part importante de la surface. |
| Double profondeur | Deux palettes l’une derrière l’autre, de chaque côté de l’allée. | Plusieurs palettes par référence, besoin de places en plus. | Demande un chariot équipé de fourches télescopiques ; la palette du fond n’est accessible qu’une fois celle de devant sortie. |
| Accumulation (drive-in) | Le chariot entre dans le rayonnage ; la dernière palette entrée sort la première. | Peu de références, grandes quantités par référence, produits non périssables ou stockage au froid. | Toutes les échelles sont fixées au sol ; l’INRS recommande un guidage au sol du chariot au-delà de 6 m de hauteur de dépose ou de 4 m de profondeur de couloir. |
| Rayonnage lourd à tablettes | Accès manuel, niveau par niveau. | Cartons, pièces, colis : stockage lourd sans palette. | Tablettes en acier, bois ou caillebotis selon la charge et les règles incendie du site. |
Ces systèmes peuvent cohabiter dans un même entrepôt. Si vous stockez des charges longues (tubes, profilés, bois), un rayonnage cantilever est souvent plus adapté qu’un palettier.
Sources : INRS, ED 771 « Les rayonnages métalliques » (3e édition, septembre 2017)
Protections, panneaux de charge, grillage : prévus dès le plan.

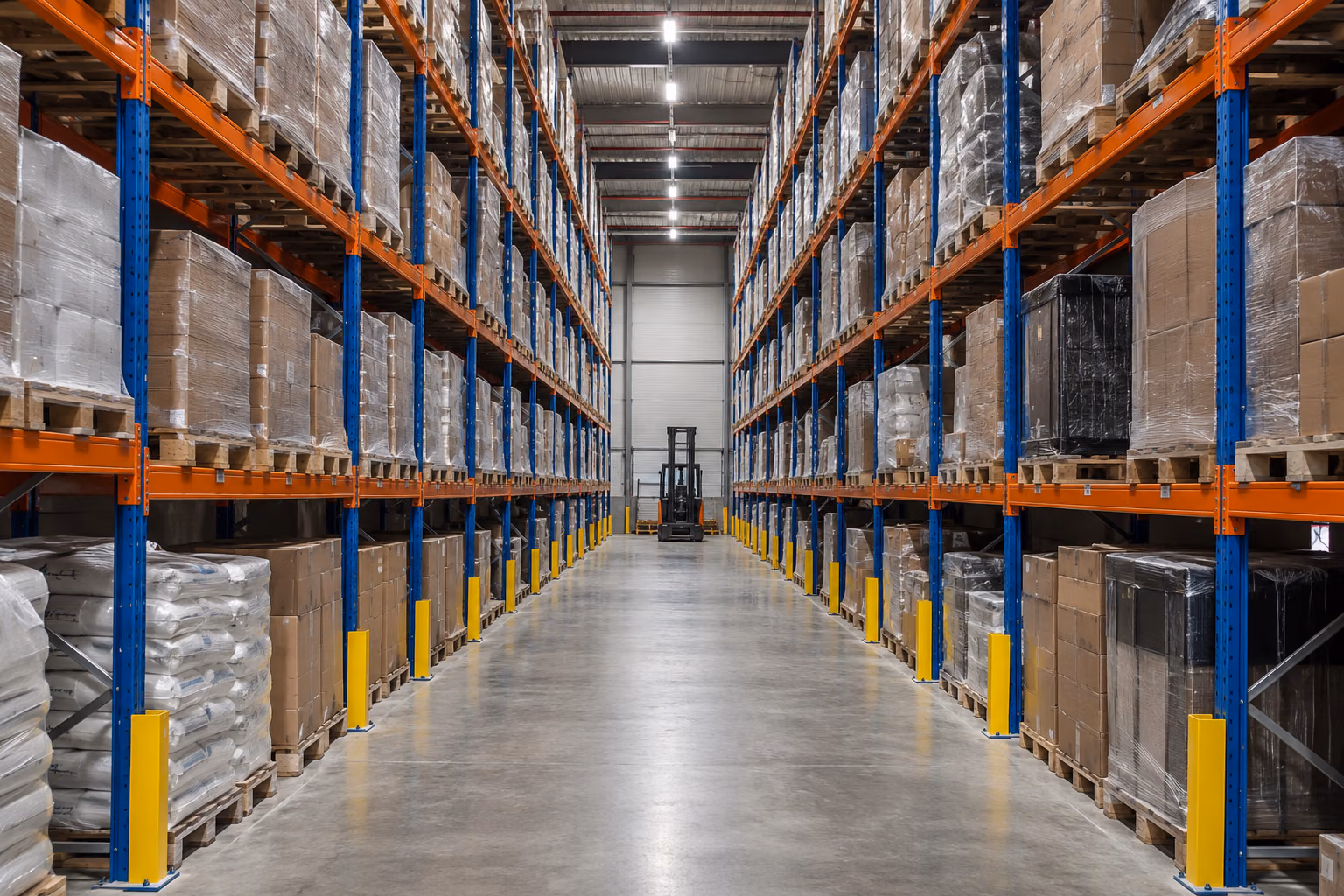

Protections de pied d’échelle
Sabots et glissières fixés directement dans le sol, sans contact avec le rayonnage, en bout de rangée et devant les échelles exposées aux chariots. L’INRS indique une hauteur minimale de 400 mm.
Panneaux de charge
À chaque entrée de rangée, une plaque indique la charge maximale par alvéole et par travée. Elle doit rester lisible depuis le poste de conduite du chariot.
Grillage anti-chute
Panneaux grillagés ou filets à l’arrière des travées qui bordent une allée de circulation ou un poste de travail, du premier niveau jusqu’au-dessus de la charge la plus haute.
Verrous de sécurité
Chaque liaison lisse-montant reçoit son verrou, pour qu’un coup de fourche ne décroche pas la lisse par en dessous.
Jeux et cheminées
En bâtiment sprinklé, l’INRS rappelle de laisser au moins 150 mm entre les palettes dos à dos, ou entre la palette et le mur, en plus des exigences de la norme NF EN 12845.
Supports de charge
Platelage, caillebotis ou traverses quand une palette est trop courte pour les lisses ou que la charge n’est pas palettisée. Ils se choisissent avec la charge et les règles incendie.

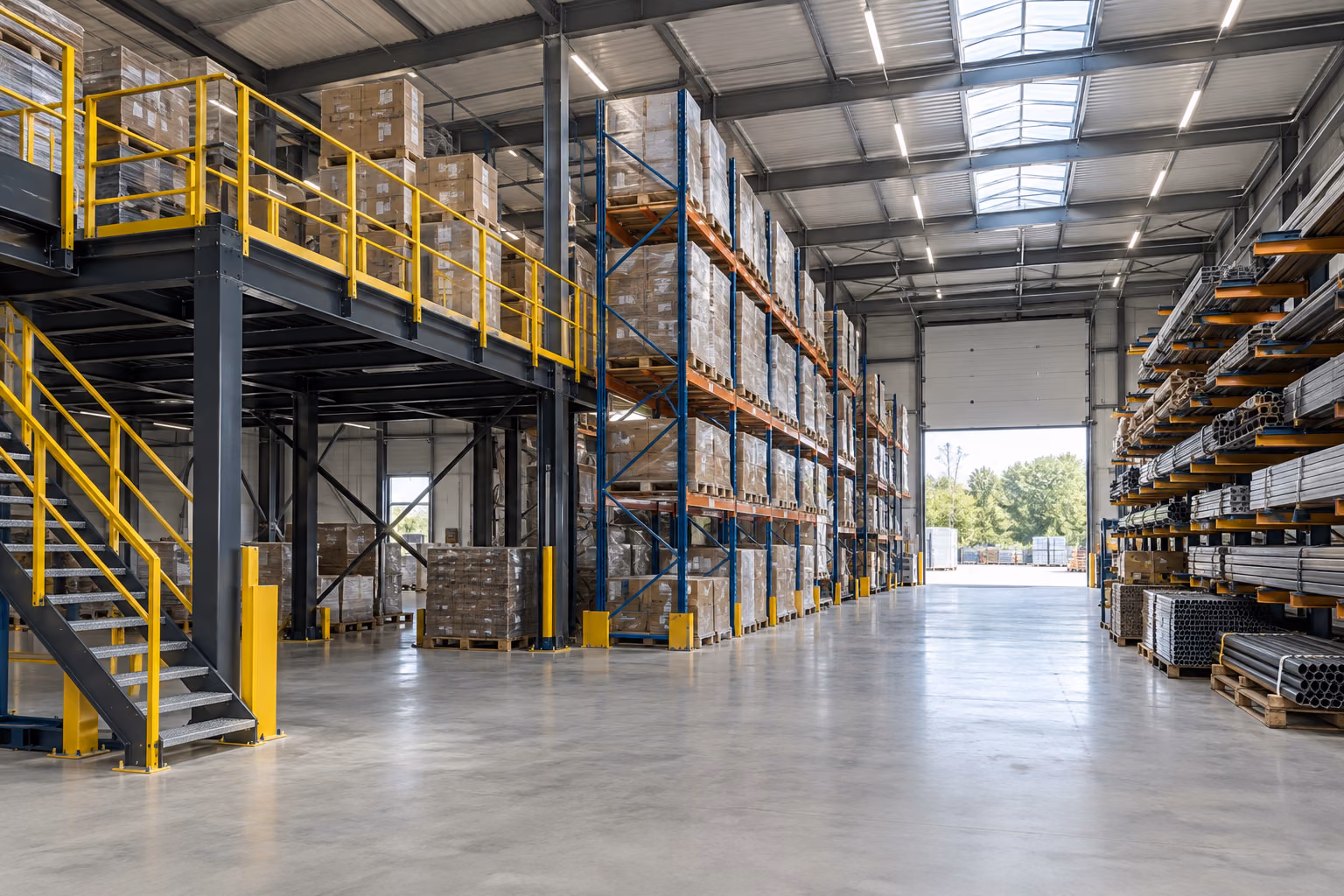

Palettier et mezzanine : un seul plan pour tout l’entrepôt.
Une mezzanine industrielle au-dessus d’une zone de préparation, un palettier le long des murs, un cantilever pour les profilés : quand tout est dessiné ensemble, les allées, les poteaux et les accès ne se contrarient pas. Si le bâtiment manque, un hangar métallique peut être prévu avec ses rayonnages.
Un palettier se vérifie au moins une fois par an.
Les rayonnages statiques n’ont pas de réglementation propre : l’INRS rappelle qu’ils relèvent des règles générales du Code du travail sur les équipements de travail. L’INRS précise que l’employeur doit maintenir l’installation conforme aux règles techniques applicables lors de sa mise en service (article R. 4322-1 du Code du travail) et renvoie à la norme NF EN 15635 pour l’utilisation et la maintenance.
En pratique, l’INRS recommande :
- une vérification de l’installation par une personne ou un organisme compétent après le montage et avant la mise en exploitation ;
- une surveillance régulière pour repérer les anomalies visibles (échelle hors d’aplomb, lisse déformée, verrou manquant, ancrage arraché) ;
- une vérification après tout choc, et au moins une fois par an une vérification approfondie par une personne compétente ;
- un registre où sont notées les anomalies et joints les rapports de vérification.
Côté incendie, un entrepôt couvert qui stocke plus de 500 tonnes de matières combustibles relève de la rubrique 1510 des installations classées pour la protection de l’environnement, dont les prescriptions sont fixées notamment par l’arrêté du 11 avril 2017. Le classement dépend aussi du volume du bâtiment. Votre assureur peut, de son côté, imposer des sprinklers et des règles de stockage. Ces exigences fixent la hauteur de stockage et les jeux à respecter : transmettez-les avant le plan d’implantation.
Sources : INRS, ED 771 « Les rayonnages métalliques » (3e édition, septembre 2017) ; INRS, ED 6468 « Sécuriser les rayonnages métalliques de stockage en hauteur » (2e édition, mars 2022) ; AIDA (Ineris), rubrique 1510 : entrepôts couverts
Ce que Sunrak fournit, et ce qu’il ne fournit pas.
- Le devis gratuit, avec un plan d’implantation coté : allées, nombre d’emplacements, niveaux, position des poteaux du bâtiment et des sprinklers.
- Le rayonnage fabriqué sur mesure, avec lisses, échelles, verrous, ancrages, protections, panneaux de charge et grillage selon votre commande, livré avec sa notice de montage.
- Les certificats du fabricant, transmis avec le devis. Exigez de tout fournisseur un rayonnage calculé selon la norme EN 15512.
- En France, la pose peut être chiffrée en option dans le devis.
- Les vérifications périodiques et l’inspection annuelle des rayonnages.
- Le diagnostic de la dalle existante quand sa capacité ou sa planéité sont inconnues.
- Le dossier des installations classées, l’étude de sprinklage et les démarches auprès de l’assureur.
- Les chariots de manutention et la formation des caristes.
- Hors de France : la pose, confiée à l’entreprise de votre choix.
De votre plan de bâtiment au palettier monté.
Palettes, chariots, bâtiment
Format et poids des palettes, nombre d’emplacements, hauteur sous plafond, type de chariot, sprinklers : un plan du bâtiment ou un croquis coté suffit.
Plan d’implantation et prix
Allées, travées, niveaux, emplacements obtenus et charges par pied, avec le prix du rayonnage.
Ajustements
Une allée plus large, un niveau de plus, une variante en double profondeur : le plan est corrigé avant la commande.
Rayonnage sur mesure
Fabrication en usine. Le délai de fabrication et de livraison est confirmé sur le devis.
Livraison et pose
Livré prêt à monter avec sa notice et ses panneaux de charge. En France, pose possible sur devis.
